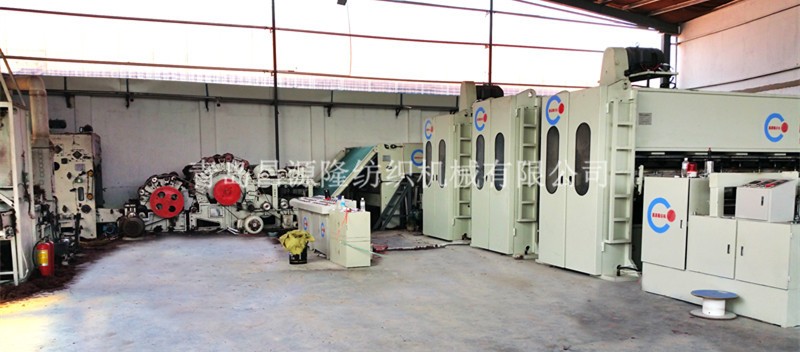

一、工藝流程：給棉機→氣流梳理成網機→鋪網機→針刺機→成卷機

二、生產線用途：該設備機組主要用于碳纖維網胎層的制備。其工作原理是將短切碳纖維，通過均勻給棉、氣流梳理、鋪網、針刺、成卷等操作過程，制備出具有規定尺寸、克重和均勻度的網胎層。

三、技術參數：

1. 機幅：2000mm-6000mm

2. 產品克重：80-3000g/㎡

3. 產量：50-200kg/h

四、單機說明

1. CYLMX-給棉機：將開松纖維進一步松混合，并處理成均勻的筵棉供下道工序。容積式定量喂入，光電控制、調節方便、給棉量準確均勻。

2. CYLSL-氣流梳理成網機：該機為雙錫林、雙道夫、四雜亂、羅拉剝取。該機所有輥筒都經調質和定性處理后，再精密加工。墻板由鑄鐵加工而成，針布采用國產優質針布，并配有吸風裝置，可減少清機次數，還帶有走臺。具有分梳能力強，產量高等優點。

3. CYLPW-鋪網機：該機按照國外同類產品設計，機架采用6mm鋼板折彎而成，鋪網簾之間加補償電機，減少纖網牽伸。往復換向用變頻控制，沖擊力小，能自動緩沖平衡換向，并配有多段速控制。底簾可調節升降，使棉網能按照所需要的單位克重均勻鋪疊到底簾上，供下一道工序使用。斜簾﹑平簾和大車平簾用高檔優質皮簾，底簾和環簾為木簾子。

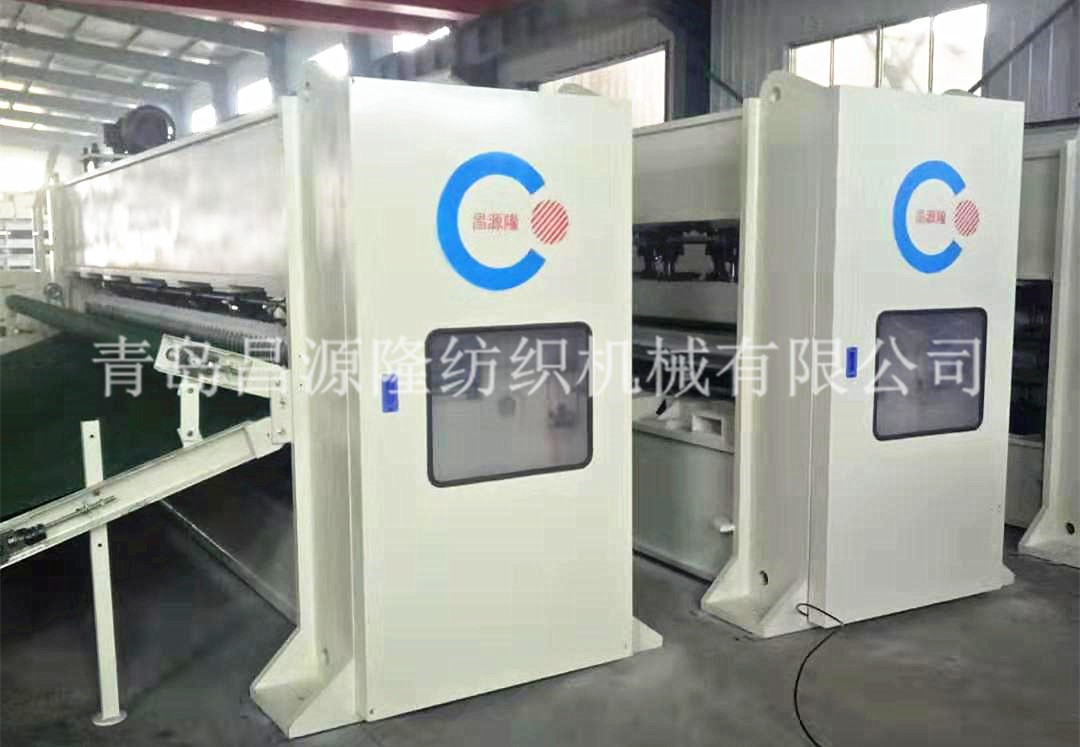

4. CYLZC-針刺機：該機仿德國DL公司產品設計，新型鋼件結構，活動梁采用鋁合金制成，針床梁、主軸都經調質、回火做定性處理，剝毛板、針床梁用蝸輪箱升降，方便調節刺針深度，針板為氣壓控制，電腦數控布針，進出輥、剝棉板和托棉板鍍鉻，連桿采用球墨鑄鐵加工成型。導向軸用45#鋼鍛打，經車麼熱處理精加工。

5.CYLCQ-成卷機：該機為鋼板結構，機架由整塊鋼板焊接制作而成，集傳動和操作系統于一體。縱向三把硬切刀分切，橫向一把飛刀由電子計米器控制。構造簡潔、美觀、大方。

五、產品用途

碳纖維氈設備生產的碳纖維產品具有耐熱、耐酸、耐堿等特點。可用于做防火材料等。
